تعمیر برد پکیج ایران رادیاتور به چه صورتی انجام می‌شود ؟

در بیشتر موارد کدام قسمت از برد پکیج ایران رادیاتور خراب میشود ؟

به پکیج خود مسلط شوید و خودتان عیوب معمولی را برطرف کنید

کلیپ ۱۰ راهکار تعمیر پکیج

(مخصوص خانه داران) اینجا کلیک کنید

تلفن تماس ثبت سفارش

۰۹۱۲۲۸۰۵۵۶۴ || ۳۶ ۵۷ ۹۸ ۸۸

بیشتر برد های پکیج از ۷ بلوک مختلف تشکیل می شود.

این ۷ بلوک را در این بخش توضیح خواهیم

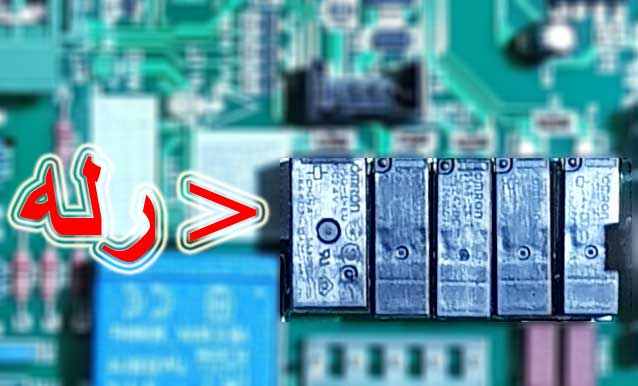

۱. بلوک رله های خروجی ،که از اهمیت بسیار بالایی برخوردار است .

توضیحات : رله فن ۲ رله پمپ ۳ رله شیر موتوری ۴ رله شیر برقی گاز ،این چهار قطعه نام برده شده از برق ۲۲۰ ولت استفاده می‌کنند .

رله همانند یک کلید عمل می کند عملکردش بسیار شبیه به کنتاکتور کولر گازی می باشد که قبلاً به آن پرداخته ایم.

خرابی رله ها در بیشتر مواقع به این صورت است که با ایجاد خال جوش کلید رله بسته می شود و دیگر باز نمی شود

۲. بلوک جرقه زن

که این بلوک هم در بیشتر موارد دارای رله برای جرقه زن می باشند

۳ بلوک چراغ های نمایشگر یا بلوک ال سی دی

توضیحات : این بلوک برای نمایش ارور ها و دمای آب مصرفی و آب ثابت رادیاتور ها تعبیه شده است

تعمیر برد پکیج ایران رادیاتور

۴. بلوک منبع تغذیه

توضیحات : این بلوک شامل برق ورودی ، ترمیستور یا سوئیچینگ جهت تبدیل برق AC به Dc، فیوز شیشه ای می‌باشد ، که معمولا دلیل روشن نشدن کامل برد پکیج ، خرابی همین بلوک می‌باشد

۵. بلوک ورودی سنسورها (NTC , termostat)

توضیحات : بدین صورت که پتانسیومتر یا همان بلوک کنترل دستی در ارتباط با سنسور ها به صورت مقاومت معکوس عمل می کند

۶. بلوک CPU برنامه ،

توضیحات : وظیفه دارد که ترتیب عملکرد قطعات پکیج را پشت یکدیگر بچیند

۷. بلوک کنترل دستی

توضیحات : در بعضی پکیج ها به صورت آنالوگ و بدون نمایشگر می باشد و در بعضی پکیج ها به صورت دیجیتال یا دکمه ای به همراه نمایشگر و یا ال سی دی می باشد

مطالب آموزشی دیگر را بخوانید ( مطالب قابل کلیک )

تعمیر برد پکیج ایران رادیاتور ۰۹۱۲۲۸۰۵۵۶۴

نکته بسیار مهم

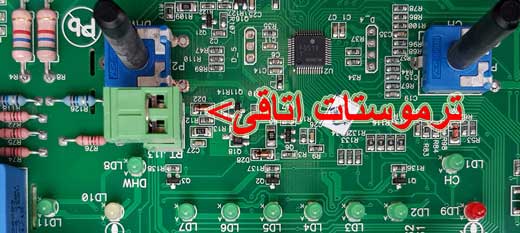

بیشتر برد های پکیج یک سوکت مخصوص ترموستات اتاقی دارند ، که معمولاً با یک مقاومت آن را جامپر می‌کنیم.

همانطور که در عکس زیر می بینید اگر این سوکت خالی بماند و یا فیش ان قطع شود پکیج عکس العملی از خود نشان نمی دهد ، و تصور می شود که برد پکیج خراب شده است

تعمیر برد پکیج ایران رادیاتور

تمامی برد های پکیج شامل این بخش ها می باشند فقط ظاهر برد باهم متفاوت است، اگر این نقشه را به خوبی درک کنید، میتوانید بقیه برد ها را به خوبی تشخیص دهید.

تعویض رله برد پکیج

بررسی بلوک شماره ۱ ، بلوک رله های پکیج

یکی از شایع ترین مواردی که در برد پکیج مشاهده می شود خرابی رله ها می باشد.

در مواردی که فن پکیج دائم کار شده است یا اصلاً به راه نمی افتد معمولاً مشکل است رله فن و دیود زنر میباشد .

خرابی رله فن و دیود های پشت آن معمولاً ارور های زیر را در پکیج های مختلف باعث می شود.

ارور ۴۰ ۶۰ ۸۰ برای پکیج های ایران رادیاتور

ارور e۵۱ برای پکیج ایران رادیاتور مدل دیجیتال

ارور چراغ قرمز ثابت برای پکیج بوتان مدل اپتیما و کالداونزیا

تعمیر برد پکیج ایران رادیاتور

برای مثال زمانی که پمپ آب کار نمی کند، یا جرقه زن کار نمی کند باید به سراغ بلوک رله های راه انداز برویم.

در این بلوک ۳بخش مختلف باید چک شود.

۱. خود رله ها

۲. ای سی درایور

۳. خطوط ارتباطی

در این قسمت می‌خواهیم مهمترین قسمت تعمیر برد پکیج را باهم بررسی کنیم

آموزش تست رله برد

برای تست رله حتما رله را از برد جدا کنید،

چون نمی توان رله را روی برد تست کرد، احتمال صدمه زدن به کل مدار وجود دارد .

رله ی جدا شده از برد را با اهمتر تست بوق بگیرید .

در مرحله بعد ولتاژی معادل ولتاژی که روی رله نوشته شده است. که عددی معادل یکی از اعداد زیر است را به بویین اعمال کنید

۵ ولت DC

۱۲ ولت DV

۲۴ ولت DC

بعد از اینکه ولتاژ را به بوبین اعمال کنید، باید صدای اتصال پالتین را بشنوید.

این صدا معادل صدای شکستن تخمه افتاب گردان می باشد. بعد از شنید صدای اتصال پالتین، باید تست بوق را روی پایه ورودی و خروجی انجام دهید.

How to Master PCB Repairs and Why You Should

پیدا کردن RSC کمپرسور کولر گازی

تعمیرکار کولر گازی شمال تهران

خدمات کولر گازی

سوالات خانه داران در موضوع تعمیر برد پکیج

تعمیر برد پکیج ایران رادیاتور همیشه امکان پذیر است ؟

طبق تجربه و با بررسی موارد سالیان گذشت در بیش از ۹۰ درصد مواقع بردهای پکیج ایران رادیاتور تعمیر شده‌اند .
مگر در مواقع محدودی برد به صورتی آسیب دیده باشد که تعداد زیادی از قطعات سوخته و سیاه شده باشد .

تعمیر برد ایران رادیاتور و تعویض برد چند ماه گارانتی دارد؟

همانطور که بالاتر گفته شد ، ۹ برد از ۱۰ برد قابل تعمیر می باشد و ۸ برد از ۹ بردِ قابل تعمیر ، دارای ۶ ماه ضمانت تعمیر می باشد.
فقط باید توجه داشته باشید که محافظ برق را همیشه وصل کنید .
برد نو در مجموعه تهران تهویه ۶ ماه ضمانت دارد .

آیا تعمیر برد در محل انجام می‌شود ؟

این کار غیر قابل انجام نیست ، ولی اگر بخواهیم که برد را ۶ ماه ضمانت کنیم باید برد توسط دستگاه های مخصوص در کارگاه تعمیر شود .
بدین صورت که نباید فقط و فقط رله را تعویض کنیم باید دلیل معیوب شدن رله را برطرف کنیم تا مجدداً چند ماه بعد ایراد تکرار نشود .
تست دیود زنر ، تست سلامت خازن ها ، بررسی خطوط ارتباطی ، تنظیم پتانسیومتر از مجموعه اقدامات لازم برای انجام یک تعمیر موفق ضروری می‌باشد .
از این رو ما اجازه نمی دهیم تا تعمیرکاران پکیج در کار متخصصان الکترونیک مجموعه دخالت کنند .
