سیم کشی کولر گازی به دو بخش تقسیم میشود که شامل سیم کشی از پنل داخلی به پنل بیرونی و سیم کشی داخلی پنل بیرونی میشود .
راهنمایی رفع عیوب کولر کازی مخصوص خانه داران
دو آموزش کاملا مرتبط با این موضوع را بخوانید
نقشه ساده وصل کردن خازن کولر گازی و معرفی انواع خازن کمپرسور و بلوور فن
نقشه ساده برای وصل کردن کنتاکتور کولر گازی را از اینجا ببینید + بهمراه توضیحات کامل
سیم کشی از پنل داخلی به بیرونی کولر گازی
ارتباط پنل بیرونی و داخلی بسیار ساده میباشد چراکه ترمینال هردو پنل دارای اعداد و حرف N , L هستند ، باید کابل ها را به تفکیک رنگ از پورت های پنل داخلی به پنل بیرونی وصل کرد.
بعضی از کولر گازی ها بجز ارتباط ترمینال به ترمینال ، به یک کابل دو رشته برای ارتباط سنسور محیطی نیاز دارند.
و در صورت وصل نکردن این کابل با دو رشته نازک که مخصوص سنسور محیطی میباشد ، و معمولا با سوکت و سرفیش وصل میشود ، کولر گازی کار نخواهد کرد

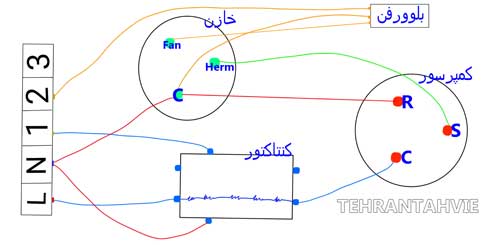

سیم کشی کولر گازی
سیم کشی داخلی برای پنل بیرونی
معمولا پنج کابل وارد ترمینال پنل بیرونی میشود با هویت های
عدد ۱ = فاز دستور کمپرسور
عدد ۱ ، یا فاز دستور کمپرسور وارد کنتاکتور میشود تا ارتباط فاز مستقیم را به سر C کمپرسور وصل کند .
(در صورت نداشتن کنتاکتور به صورت مستقیم وارد C کمپرسور میشود و بجای حرف L عمل میکند )
حرف N = نول اصلی
حرف N ، یا سیم نول وارد سر com خازن میشود ، و از آنجا وارد سر R کمپرسور میشود .
معمولا از Com خازن به عنوان تقسیم نول به قسمت های کولر گازی استفاده میشود
حرف L = فاز اصلی
حرف L یا فاز مستقیم کمپرسور ، وارد سر C کمپرسور میشود
( در صورت وجود کنتاکتور ، ابتدا وارد کنتاکتور شده سپس از آن سمت کنتاکتور وارد کمپرسور میشود )
عدد ۲ = فاز دستور فن
از عدد ۲ به سمت بلوور فن یک کابل کشیده میشود
عدد ۳ = فاز دستور شیر برقی چهارطرفه
شیر برقی چهار طرفه برای برعکس کردن سیکل تبرید و فعال کردن حالت گرمایش میباشد
در در آخر سوکت S کمپرسور را به سر Herm خازن وصل میکنیم .
آموزش سرویس کولر گازی به دو روش سطحی و حرفه ای ، که مخصوص خانه داران و تعمیرکاران نگارش شده است را بخوانید
نکته بسیار ساده و مهم در سیم کشی کولر گازی
در کولر گازی های ۳۰ هزار و کوچکتر ابتدا برق به پنل داخلی وارد میشود و از پنل داخلی برق مورد نیاز کمپرسور و فن بیرونی تامین میشود
کولر گازی های بزرگتر از ۳۰ هزار ابتدا برق به پنل بیرونی وارد میشود و از پنل بیرونی برق لازم برای فن داخلی تامین میشود .
نکته ۲ : برای کولر گازی های که در پنل بیرونی کنتاکتور ندارند ، اعداد ۱ و ۲ و ۳ دیگر فاز دستور نیستند ، بلکه فاز مستقیم فرمان می‌باشند
ممکن است اعداد ترمینال با هم جابجا شود ، یعنی مثلا عدد ، فاز دستور یا فاز مستقیم کمپرسور باشد
