رادیاتور را میتوان دستگاههاي پخش كننده گرما در محیط دانست ، که نام دیگر آن شوفاژ می‌باشد و با گذر سیال گرم مانند آبگرم و یا بخار داغ از داخل آن محیط را گرم می‌کند .

رادیاتور ها انواع مختلف دارد که مدل پنلی و پره ای معروف ترین شان می‌باشد .

بهترین مکان نصب شوفاژ ها در زیر پنجره های ساختمان می باشد ، چرا که می تواند از ورود سرما جلوگیری کند .

به نوعی می تواند بلافاصله پس از ورود سرما آن را به گرما تبدیل کند .

تعمیر پکیج ایران رادیاتور با پشتیبانی ۲۴ ساعته

آموزش سرویس سطحی پکیج در ۱۰ اقدام ساده


بهترین مدل شوفاژ از نظر اینجانب رادیاتور ترک پنلی می‌باشد

, ولی باید در هنگام خرید به اندازه یه پنل توجه ویژه داشته باشید چرا که همانند رادیاتورهای پره ای نمی‌توان آن را کوچک و بزرگ کرد

رادیاتور

پخش کننده گرما نام وسايلی است كه از آنها برای جبران گرمای از دست رفته محیط و گرم نگه داشتن
محل مورد نظر استفاده ميشود .

دراين مدل شوفاژ ها سيال گرم مثله :

آب گرم، آب داغ و يا بخار جريان داشته و دمای خودرا از طريق سطح تبادل كنندۀ گرما به محيط منتقل میکند

اين دستگاهها با توجه به شكل و جنس كاربری های مختلفی دارند.

انواع رادیاتور

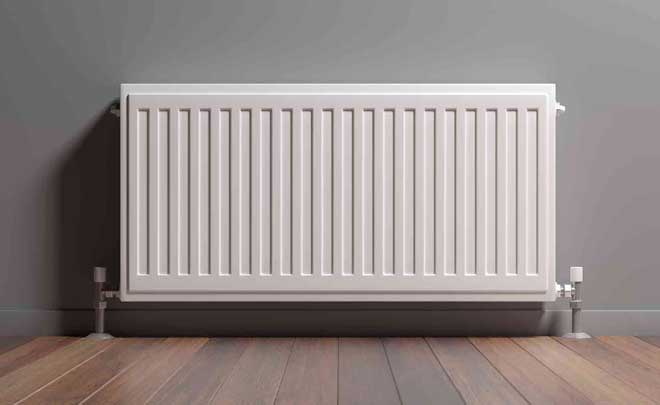

رادیاتور پنلی

رادیاتورهای پنلی به دلیل استفاده از ورقهای فولادی در گروه رادیاتورهای فولادی نیز قرار میگیرند

رادیاتورهای پنلی می‌تواند از جنس المینیوم نیز باشد که این دست از رادیاتورهای آلومینیومی روی دیوار نصب میشوند

روش کار تبادل گرما در رادیاتور های پنلی بدین صورت است که :

آب در جلو و عقب پنل جریان دارد ، وجود فاصله بین سطوح گذرگاه آب باعث

ایجاد جریان هوا از پایین به بالا و در بین دو سطح شده که سبب افزایش راندمان گرمایی میشود .

این رادیاتورها در مدلهای گوناگون تولید میشوند.

تفاوت مدل ها در ارتفاع و طول شوفاژ میباشد .

ارتفاع شوفاژ های پنلی معمولا از ۴۰ سانت تا ۷۰ سانت است

و طول آنها هم معمولا بین ۷۰ سانت تا نهایتا ۲.۶ متر است

هر یک از مدل های رادیاتور ممکن است تک پنل، یک کانکتور دو پنل و دو کانکتور باشد . ( کانکتور به معنی محل اتصال میباشد )

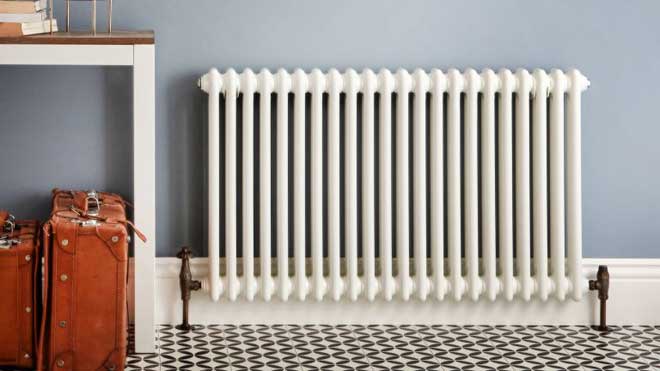

رادیاتور پره ای

اين مدل ز چند پره تشکیل شده که این پره ها بسته به نوع شوفاژ به سه روش به یکدیگر متصل می‌باشند

۱_ اتصال پرسی جوشی

۲_ اتصال توسط مغزی چپگرد و راستگرد

۳_ بوشن جا زدنی

در رادیاتور ها پره ای با نوع آلومینیومی از ترکیب تعداد پره، میتوان توان گرمای مورد نظر متناسب با فضای مورد بحث را به دست آورد.

به ترکیب چند پرهٔ ، یک بلوک میگویند.

در اکثر قریب به اتفاق موارد جنس رادیاتورهای پره ای از آلیاژ آلومینیوم میباشد.

مهم ترین مزایای رادیاتورهای پره ای آلومینیومی به شرح ذیل میباشد:

۱.امکان کاهش یا افزایش پره و در نتیجه امکان افزایش بار گرمای بلوک رادیاتور؛

۲. امکان تعویض پرههای آسیب دیده؛

۳. مقاومت بيشتر آلومينيوم نسبت به فولاد سبب میشود که

مدل پره ای از مدل پنلی مقاومت بیشتری در مقابل زنگ زدگی دارد

تعمیر برد پکیج ایران رادیاتور

رادیاتور پره ای

رادیاتور لوله ای

این سیستم گرمایشی ساده ترین مدل وسایل گرمایشی میباشد که

از لوله گالوانیزه سیاه به اندازه های مختلف ساخته میشوند وممکن است به صورت

مارپیچ یا موازی که از دوطرف به دو لوله قطور متصل شده درست شوند .

آب گرم از یک طرف وارد و پس از تبادل گرما از طرف دیگر خارج میشود.

ازاین رادیاتورها برای گرم کردن بعضی نقاط کم اهمیت مثل انباری یا گلخانه استفاده میشود

برای اینکه سطوح گرمايي این رادیاتور را افزایش دهند اطراف لوله ها را به تیغه و یا پره متصل میکنند.

این مدل معمولاً توسط دست در همان محل سر هم می شود.

علت تولید سر و صدای کولر گازی

رادیاتورحوله خشک کن

رادیاتورهای حوله ای دارای شکل خاصی هستند که برای خشک کردن حوله و لباس در حمام یا در کنار استخرها و سایر نقاطی که طراح صلاح بداند مورد استفاده قرار میگیرند.

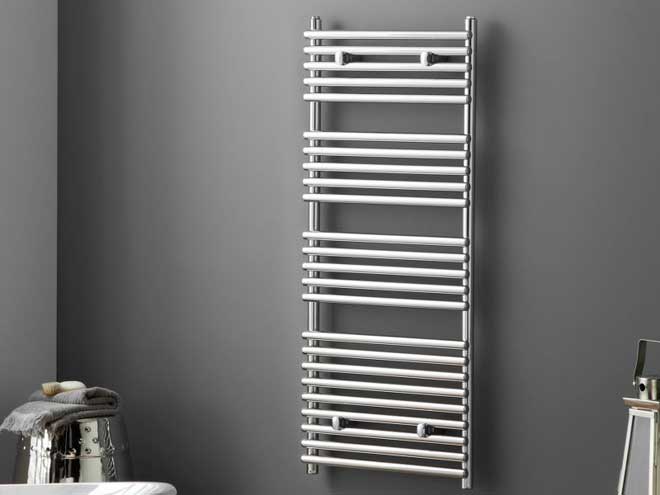

عکس رادياتور حوله خشك كن را در تصویر زیر می‌بینید

رادیاتور حوله خشک کن

دسته بندی رادیاتورها از نظر جنس

رادیاتور فولادی

پرههای رادیاتورهای فوالدی درنوع پرهای به صورت یک بلوک غیر قابل تفکیک تولید میشوند با روش اتصال پرسي جوشی ،

بنابراين نمیتوان به آنها پره اضافه و یا کم کرد.

معمولا این سیستم ها در ابعاد ۲۰۰×۳۰۰ و ۲۰۰×۵۰۰ و ۲۰۰×۶۰۰ و۵۰۰×۱۵۰ از انواع آن میباشد که

عدد۱۵۰و ۲۰۰(W ) نشان دهنده عرض پره ها بر حسب میلیمتر است

و اعداد ۶۰۰ .۵۰۰ .۳۰۰( C)فاصله محور پایین تا بالای برحسب میلیمتر میباشد

رادیاتور چدنی

این نوع شوفاژ به علت مقاومت در برابر زنگ زدگی و ضخامت مناسب برای محیط های مرطوب استفاده میگردد.

ولی در مقابل ضربه شکننده و وزن آنها تقریبا دوبرابر رادیاتورهای دیگر است.

رادیاتور مسی

در این نوع رادیاتور آب در داخل لوله های مسی درگردش است و ورقهای از آلومينيوم براي افزايش سطح گرمايي روي آن استفاده گرديده است.

وزن این رادیاتورها سبک است و از آنجایی که جنس مبدل پکیج نیز از مس است امکان به وجود آمدن هوا در سیستم كاهش مييابد.

رادیاتورضدزنگ (استیل)

این رادیاتورها عالوه بر ظاهری مدرن و طراحی ویژه، مقاومت باال در برابر خوردگی دارند.

برای استفاده در فضاهای عمومی، حمام و سطوح نمناک مناسب میباشند. چه

رادیاتور شیشه ای

رادیاتورهای تزئینی که دارای کنوکتور های آلومینیومی می‌باشد و روی آن توسط شیشه نشكن (سکوریتی) با طرح و نقشهاي متنوع پوشانده شده است.

با خواندن مطلب بهبود سرمایش کولر گازی میتوانید گرمایش محیط را نیز حفظ کنید

رادیاتور آلومینیومی

رادیاتورهای آلومینیومی به صورت معمول ۳ و ۵ و۷ و۱۰ پره به بازار عرضه میشوند و قدرت حرارتی هر پره در مدلهای مختلف متفاوت است.

براي مثال اگر بارگرمايي یک سالن ۹۵۰۰ کیلو کالری برساعت باشد و قرار باشد از یک شوفاژ با توان هر پره ۱۵۸ کیلو کالری بر ساعت استفاده شود .

۶۰ پره رادیاتور از این مدل لازم است.

بدین صورت که ۹۵۰۰ را بر ۱۵۸ تقسیم میکنیم و عدد را گرد میکنیم .

ولی اگر از شوفاژی استفاده شود که قدرت حرارتی هر پره آن۱۲۵ کیلوکالری در ساعت باشد.

تعداد ۷۶ پره از این مدل لازم است یعنی ۱۶ پره بیشتر .

نحوه اتصال پره های رادیاتور پره ای یا بلوکی

دو بلوک شوفاژ آلومینیومی را توسط مغزی های چپگرد و راستگرد به همدیگر اتصال دهید.

۱ـ هر دو بلوک باید از یک شرکت سازنده و از یک مدل باشند.

۲ـ هنگام بلوکبندی، رادیاتورها باید روی سطح صافی باشند.

۳ـ استفاده از مواد آببندي مانند نوار تفلون و… براي آببندی مجاز نمیباشد.

به وسیله یک آچار مخصوص که از یک طرف وارد کلکتور سیستم میشود دو بلوک توسط مغزی چپگرد راستگرد به هم متصل میشوند.

منبع خارجی مطلب
