قطعات کولر گازی را در این مطلب به طور کامل بررسی خواهیم کرد ، قطعاتی که ممکن است معیوب شوند و نیاز به تعمیر و یا تعویض داشته باشند را بشناسید .

آشنایی با قطعات کولر گازی های اینورتر و معمولی می‌تواند کمک کند تا بتوانیم عیوب احتمالی اسپلیت را تشخیص دهیم

مدت زمان تخمینی مطالعه: ۹ دقیقه

آموزش انجام ریست اسپلیت + راهنمای سرویس دستگاه

در ابتدا بگوییم که تنها تفاوت قطعات کولر گازی در مدل اینورتر و معمولی ، برد موجود در پنل خارجی می‌باشد.

بدین صورت که کولر گازی اینورتر دو برد دارد ، هم در یونیت داخلی و هم در یونیت خارجی.

ولی در مدل های معمولی فقط پنل داخلی برد دارد و در پنل خارجی بجای برد ، خازن و کنتاکتور وجود دارد .

راه ساده ای وجود دارد تا تشخیص دهید اسپلیت تان اینورتر است یا معمولی .

هرچیزی که با فونت بسیار درشت بر روی پنل داخلی نوشته شده است را بخوانید .

اگر فقط مارک درج شده بود ، مثلا ( Samsung , LG , gree , Mitsubishi , green ) کولر گازی شما معمولی است .

ولی اگر قبل یا بعد مارک کلمهٔ inverter را مشاهده کردید ، یعنی دستگاه اینورتر می‌باشد و در پنل بیرونی برد وجود دارد .

قطعات کولر گازی

میتوان قطعات اسپلیت را به ۱۳ عنوان تقسیم کرد :

خازن ، کنتاکتور ، موتور فن (خارجی)، کمپرسور ، کندانسور ، شیر برقی چهار طرفه ، سنسور لو پرشر و های پرشر ، در پنل خارجی

برد الکترونیکی ، بلوور فن (داخلی) ، اواپراتور ، سنسور پایپ و محیطی ، فیلتر .

در ادامه با معرفی و بررسی قطعات همراه ما باشید

آموزش سرویس اسپلیت توسط سرویسکار حرفه ای و خانه داران

دلیل سرد نبودن باد اسپلیت چیست

کنتاکتور

قطعات کولر گازی

کنتاکتور کولر گازی در پنل بیرونی نصب میشود و وظیفهٔ وصل کردن جریان فاز کمپرسور را دارد .

فازه دستور از برد پنل داخل به کنتاکتور وارد میشود و کلید کنتاکتور را وصل میکند تا برق اصلی به سر کمپرسور برسد

جریان نول در یک سمت کنتاکتور به صورت ثابت وجود دارد .

نقشه کامل سیم کشی کنتاکتور کولر گازی را به همراه عکس ببینید

یکی از مهمترین قطعات کولر گازی خازن است

این قطعه در دستگاه وظیفه دارد تا انرژی اولیه برای استارت کمپرسور و فن بیرونی را مهیا کند

خازنها در دو مدل استوانه ای برای کمپرسور و مکعبی کوچک برای موتور فن بیرونی وجود دارند

خازن ها برق را با ولتاژ بالا داخل خود ذخیره می کنند ، از این رو نباید بدون دستکش به سر سوکت های خازن دست زد

ابتدا باید آن را با یک پیچ گوشتی عایق تخلیه انرژی کنید

چنانچه خازن کمپرسور معیوب باشد ، کمپرسور نمی تواند شروع به کار کنند و درنتیجه گاز به پنل داخلی فرستاده نمی‌شود و باد سرد نخواهیم داشت .

در یک مقاله به صورت کاملاً قابل فهم به موضوع تعمیر و تعویض خازن پرداخته‌ایم ( بهمراه نقشه)

موتور فن

فن موجود در پنل بیرونی اسپلیت وظیفه دارد باد را از میان پره های کندانسور مکش کند و گاز داخل لوله های مسی را سرد کند .

فن پنل بیرونی باید باد را به سمت جلوی یونیت پرتاب کند و زمانی که دستمان را در پشت پنل بیرونی میگیریم نباید وزش باد را احساس کنیم

موتور فن پنل بیرونی برای استارت اولیه نیاز به خازن دارد

این خازن یا داخل خازن استوانه ای قرار دارد و خازن را ۳ سر میکند .

و یا اینکه خازن استوانه کمپرسور ۲ سر می باشد و خازن موتور فن به صورت مجزا (مکعبی مشکی) وجود دارد

کمپرسور از گرانترین قطعات کولر گازی می‌باشد

قطعات کولر گازی

اصلی‌ترین قسمت و گرانترین قطعه کولر گازی کمپرسور می باشد .

کمپرسور همانند قلب انسان عمل میکند و وظیفه دارد گاز را به پنل داخلی پمپاژ کرده و مکش کند .

در بسیاری از موارد تفاوت اسپیلت خوب و بد را می‌توان از کیفیت کمپرسور دستگاه تشخیص داد .

کمپرسور ها معمولاً در مدل های پیستونی روتاری و اسکرال وجود دارند .

کمپرسور های که به سنگین بودن معروف شده اند مدل های پیستونی می باشند

کمپرسورهای اسکرال معمولاً برای کولر گازی های اینورتر استفاده میشود

کمپرسورهای پیستونی مصرف برق بیشتری نسبت به کمپرسور های روتاری دارند

در بالا گفتیم کمپرسور های سنگین معمولاً پیستونی می‌باشند ، ولی به این معنا نیست که مدل‌های روتاری خوب نیستند .

چنانچه بتوانید کمپرسور روتاری با کیفیت روی دستگاه نصب بکنید

علاوه بر مصرف برق پایین تر عمر مناسبی برای دستگاه خواهید داشت .

حتماً مطلب کامل معرفی و تعویض کمپرسور های انواع کولر گازی را بخوانید تا با تمام زوایای این قطعه آشنا شوید

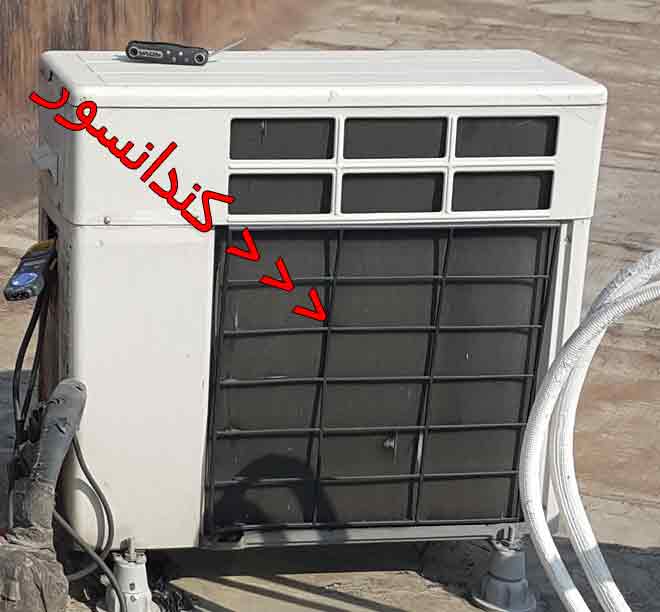

کندانسور یکی از قطعات کولر گازی

کندانسور

به قسمت های مشبک در پنل بیرونی گفته میشود ، که شامل لوله های مسی و پره های آلومینیومی می‌باشد .

گاز کولر گازی بعد از فشرده شدن داخل کمپرسور ، وارد کندانسور می‌شود تا دمای خود را از دست بدهد

سپس وارد شیر انبساط و لوله مویی شده و از آنجا گاز سرد شده وارد اواپراتور در پنل داخلی میشود .

بسیاری از مواقع کندانسور اسپلیت ها دچار کثیفی و گل و لای شدید میشوند .

که باید به کمک فشار آب گل و لای موجود در بین پره های کندانسور را تمیز کنید تا دستگاه بتواند به کارکرد اصلی خود برگردد .

گاز باید در کندانسور گرمای خود را از دست بدهد

و این کار به کمک مکش باد از بین پره های کندانسور امکان‌پذیر می‌شود

دلیل ایجاد سر و صدا توسط کولر گازی چیست

شیر چهار طرفه برقی

شیر چهار طرفه برقی

شیر چهار طرفه برقی در فصل گرما و در زمان تولید باد سرد توسط دستگاه هیچ وظیفه ای ندارد ، و باید بدون عمل کردن ساکن بماند

شیر ۴ طرفه برقی مخصوص مدل های سرد و گرم می باشند

و چنانچه اسپیلت شما فقط توانایی تولید باد سرد داشته باشد ، این قطعه را در پنل بیرونی نخواهید داشت

در فصل سرما و برای تولید باد گرم توسط کولر گازی ، شیر چهار طرفه برقی عمل کرده و سیکل تبرید را برعکس می کند .

همانطور که می‌دانید در فصل گرما ، فن بیرونی باد گرم تولید میکند و فن داخلی باد سرد پرتاب میکند

با برعکس شدن سیکل تبرید ، فن بیرونی باد سرد تولید میکند و فن داخلی باد گرم پرتاب میکند .

انگار که در فصل سرما پنل بیرونی را داخل اتاق بگذارید تا از گرمای تولید شده توسط فن بیرونی بهره ببرید .

سنسور لوپرشر و های پرشر

این سنسورها در بعضی از دستگاه های با ظرفیت بالا وجود دارند و وظیفه دارند تا گاز داخل سیستم را بررسی کنند

چنانچه گاز داخل مدار کم یا زیاد باشد اجازه استارت کمپرسور را نمی دهد .

سنسورهای فشار پایین و فشار بالا برای ایمنی قطعات اسپلیت به خصوص کندانسور کولر گازی استفاده میشود

آموزش ساده جهت رفع آبریزش اسپلیت

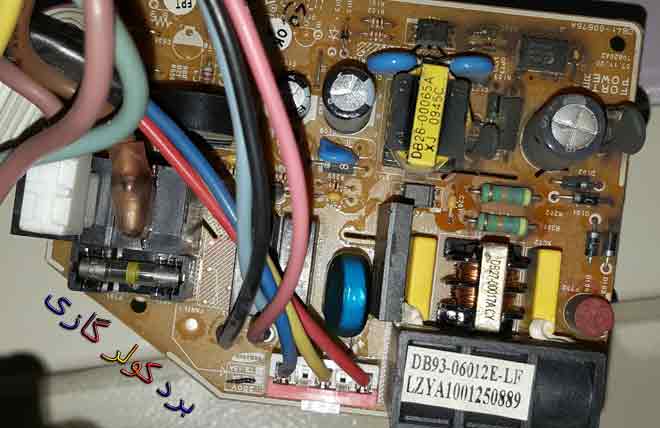

برد الکترونیکی

برد کولرگازی

همانطور که در ابتدای متن توضیح دادیم در کولر گازی های معمولی برد الکترونیکی فقط در پنل داخلی موجود می باشد .

ولی دستگاه های اینورتر دارای دو برد می باشند که در پنل داخلی و بیرونی قرار میگیرد .

برد وظیفه دارد که جریان فاز را مانند دستور به سمت کمپرسور ، فن بیرونی و داخلی بفرستد .

در دستگاه های گرم و سرد برد الکترونیکی فاز دستور را برای شیر برقی چهار طرفه نیز ارسال می کند .

فاز دستور برای قطعات بیرونی و داخلی کولر گازی توسط رله های برد الکترونیکی ارسال می شود

بلوور فن

بلوور فن استوانه ای شکل می باشد و معمولا طول آن بین ۱ الی ۲ متر می‌باشد

بلوور فن وظیفه دارد تا هوای داخل اتاق را از میان اواپراتور مکش کرده و به داخل محیط پرتاب کند .

گاز داخل اواپراتور کولر گازی سرد می‌باشد و اپراتور از قطعات حساس در مقابل کثیفی می‌باشد .

پس زمانی که هوای اتاق از میان پره ها و لوله های مسی اواپراتور عبور می کند ، گرمای خود را از دست داده و خنک می شود .

با پنج قسمت مهم کنترل های اسپلیت آشنا شوید

اواپراتور

اواپراتور کولر گازی

به قسمت های مشبک موجود در پنل داخلی گفته می شود که از لوله های مسی و پره های آلومینیومی تشکیل شده است .

اواپراتور کولر گازی همیشه توسط یک فیلتر پوشانیده می شود ،

به این دلیل که گرد و غبار موجود در هوای اتاق به داخل اواپراتور نفوذ نکند .

گاز موجود در داخل اپراتور مستقیماً وارد کمپرسور موجود در پنل بیرونی می شود و داخل کمپرسور به بخار داغ با فشار بالا تبدیل میشود .

اواپراتور یونیت داخلی همانند کندانسور یونیت خارجی می‌باشد .

با این تفاوت که بر روی اواپراتور فیلتر گذاشته می‌شود و به طور معمول نیاز به شستشو پیدا نمیکند .

ولی بر روی کندانسور فیلتری تعبیه نمی شود به همین دلیل پرستن گاهی دچار کثیفی می‌شود

سنسور پایپ و محیطی

سنسور کولر گازی

زمانی که کنترل کولر گازی را برمیدارید و دما را بر روی ۲۴ قرار می‌دهید ،

سنسور محیطی وظیفه دارد ، زمانی که دمای اتاق به ۲۴ درجه سانتیگراد رسید دستگاه را خاموش کند .

پس سنسور محیطی سبب می‌شود که کولر گازی بعد از چند ساعت کار استراحت کند و با گرم شدن دوبارهٔ اتاق مجددا دستگاه را روشن میکند

سنسور های وظیفه متفاوتی با سنسور محیطی دارد .

سنسور پایپ به لوله های اواپراتور می چسبد و دمای آن را اندازه گیری می کند

چنانچه دمای لوله های اواپراتور کم یا زیاد شود ، سیستم را خاموش میکند و ایمنی دستگاه را تامین می کند

فیلتر

فیلتر اسپیلت

فیلتر کولر گازی از ساده ترین قطعات و در عین حال مهمترین قسمت هر اسپلیت می باشد.

فیلتر اسپلیت اجازه نمی دهد تا گرد و خاک به اعماق پره های پنل داخلی نفوذ کند .

علاوه بر جمع کردن گرد و خاک و غبار آلات محیط ، فیلتر بوگیر بر روی فیلتر معمولی وجود دارد که می تواند بوی داخل اتاق را به خود جذب کند .

فیلترهای بوگیر ه موجود در وسط فیلتر معمولی بعد از دو سال کار خاصیت خود را از دست میدهد و نمی‌تواند همانند روز اول بوی محیط را بگیرد

چنانچه می خواهید به طور کامل با فیلتر بوگیر و معمولی اسپیلت آشنا شوید و بدانید که باید هر چند وقت یکبار آن را بشویید ، لینک موجود در همین پاراگراف را باز کنید .

امیدواریم توانسته باشیم شما را با قطعات کولر گازی با زبان عامیانه آشنا کنیم
